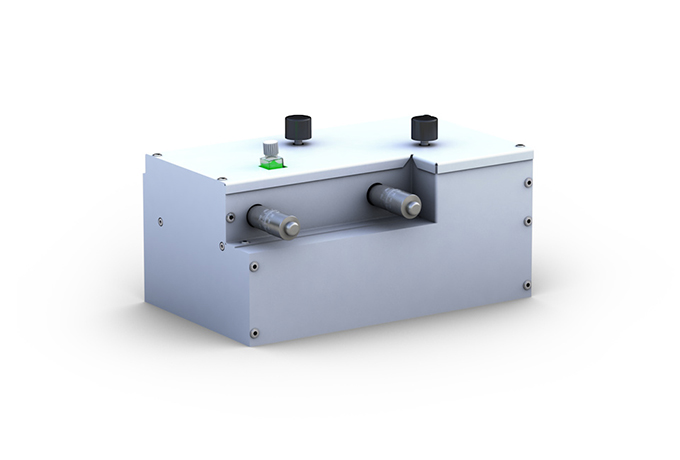

UDL 系列手动染料可调谐激光器

• 调 谐 范 围：400-950 / 225-400 nm • 调 谐 方 式：Manual tuning • 最大重复频率：50Hz • 输 出 线 宽：2-8 nm spectral bandwidth

  • 产品简介

UDL/SHG

染料激光器/倍频器

脉冲染料激光器配合二倍频实现 DUV~VIS~NIR 手动调谐



UDL(可调谐)染料激光器设计紧凑小巧，采用端面泵浦技术，其不同型号可提供不同的激光谱宽输出。由于尺寸小和模块化的设计，所以非常适合被集成于特定的（工业）过程控制测量系统中。

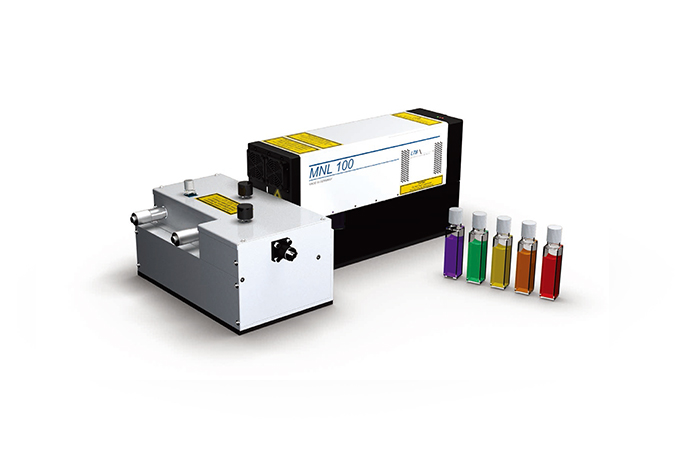

集成MNL系列氮分子激光器与UDL染料激光器构成的可调谐激光系统可以提供覆盖DUV~VIS~NIR光谱区的可调谐纳秒级激光脉冲输出，激光脉冲具有千瓦量级峰值功率。这款染料激光器并不需要冷却系统，也不需要染料循环供给。

通过SHG二倍频器对染料激光输出频率进行倍频，使其可调谐输出范围扩展到UV区（225~400nm）。该激光器通过调节测微头来实现BBO晶体的相位匹配。

标准型号的UDL染料（可调谐）激光器针对以LTB的超长寿命工业级氮分子激光器MNL系列(337nm)作为泵浦源的配置方案做了系统优化；除此之外准分子激光器(308nm,351nm),YAG固体激光器的倍频（355nm/266nm）也可经过客户定制优化作为UDL的泵浦光源。

本系列包括两个型号：

    · UDL100——宽带输出（5~8nm）染料激光器，谐振腔由两片腔镜组成，通过更换染料池来实现调谐，具有30%的高转化效率。

    · UDL200——通过测微头实现调谐，输出谱宽≤2nm，其调谐元件是利特罗自准直反射光栅。

该光学系统可提供如下输出：

    · 337nm，泵源光束直接输出

    · 400~950nm，染料激光器可调谐输出

    · 225~400nm，染料激光器&二倍频可调谐输出





主要特点（Features）



    · 超紧凑型设计

    · 坚固可靠

    · 高转化效率

    · 手动调谐

    · 可嵌入各种激光光谱应用系统





可选项(Option)



    · 光纤耦合输出及光纤

    · 染料池

    · 对于<0.1nm输出线宽要  求，请参考染料激光器UDL





规格参数（Specifications）







UDL series



 UDL 100 UDL 200
Dye cell mm 10 10
谐振腔配置   mirror / mirror mirror / grating in Littrow configuration
调谐范围 nm 400 – 950
fixed wavelengths		 400 – 950
continuously tunable
泵浦激光输出波长 nm 337 / 308 / 355 337 / 308 / 355
燃料激光输出带宽 nm 5 – 8 ≤ 2
转换效率(典型值)1 % 30 20
最高重复频率 Hz 50 50
光束直径Ø mm 1.5 1.5
输出光束发散角(v x h) mrad 1 x 2 1 x 2
质保   1 year 1 year
外形尺寸 mm 115 x 250 x 170 115 x 250 x 170
重量 kg 1.5 1.5
SHG 1 UDL 100 UDL 200
调谐范围 nm 225 – 400 225 – 400
转化效率(典型值)2 % 6  6



1：related to the pump laser

2：related to the dye laser



燃料激光系统典型规格参数

MNL 100HP

作为泵浦源

 MNL 100HP ATM 200 ATM 200-UV 1
输出波长 nm 337.1 400 – 950 225 – 950
输出光谱带宽 nm 0.1 2 2
脉冲能量（典型值） µJ up to 225 40 2.4
峰值功率 kW up to 75 14 0.8
最高重复频率 Hz 30 30 30

输出脉冲持续时间

（脉宽FWHM,典型值）

 ns 3 3 3

技术规格升级变更恕无法通知





应用领域（Application）



    · LIF光谱

    · TRF光谱

    · 时间分辨光谱

    ·  MALDI-TOF-MS

    · 医学药学领域的分析与研究

    · OEM光谱测试
