ARYELLE200 系列中阶梯光栅光谱仪
• 光 阑：f/10 • 光谱解析能力：6,000-20,000 (λ/∆λFWHM) • 最大波长范围：170-1,100 nm (λmax range) • 同步探测范围：max. 600 nm (λsimul) • 波 长 范 围：200-750 nm (λtyp) • 分 辨 率：22-83 pm (FWHM)
- 产品简介
ARYELLE 200
中阶梯光栅光谱仪系列
紧凑型高分辨率中阶梯光栅光谱仪
高分辨率、尺寸、价格的完美平衡，UV-VIS-NIR大范围中阶梯光谱仪，200mm焦距，可通过LIBS和Raman光谱技术，用于分析工业领域的材料和元素。
· 紧凑且稳定
· 高光谱分辨率 (6,000-20,000)
· 兼具极广的波长范围
· 适用于各种探测器(CCD，EMCCD，ICCD，CMOS)
· 光谱采样率可达 30 spectra/s

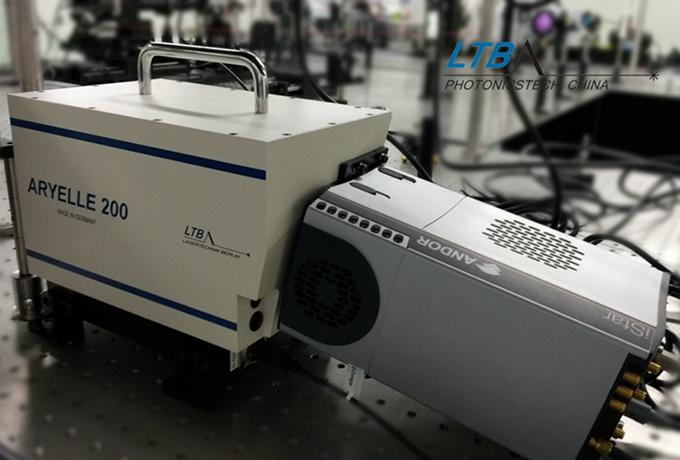

ARYELLE 200是一款具有高分辨率的中阶梯光栅光谱仪，具有极高的灵敏度与成像质量，具有f/10光阑和200mm焦距。其包含的中阶梯光栅，棱镜，成像光学系统和入射狭缝的色散单元可适应于各种不同的应用场景。根据需要同时检测的波长范围，ARYELLE 200可提供从紫外（UV）到近红外（NIR）光谱范围内的光谱解析能力为6000到20000(40µm狭缝宽度)光栅光谱的测量分析。各种CCD,EMCCD和ICCD适用于13 x13mm2的检测范围。通过水银灯和内部shutter进行波长刻度的自动重新校准。 |  |

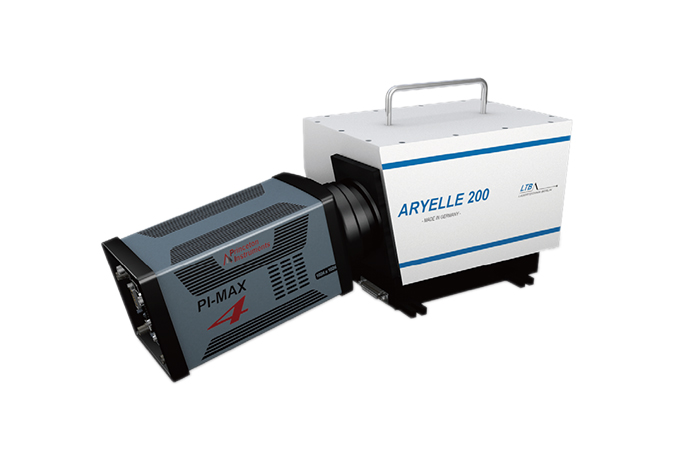

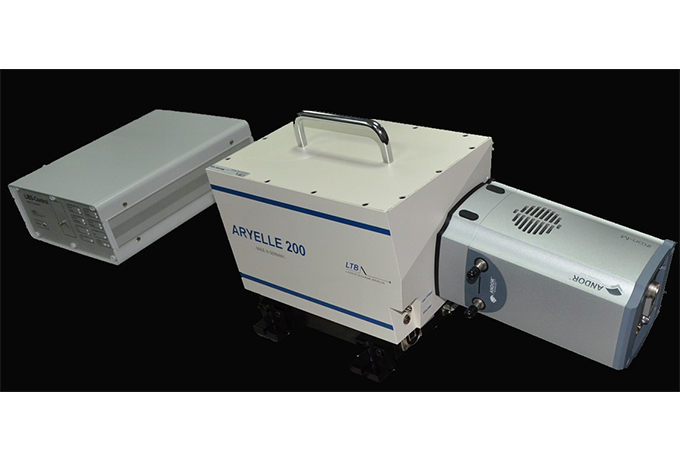

ARYELLE200是一款紧凑的光栅光谱仪,用光纤耦合连接不同的CCD、EMCCD和ICCD.具有高灵敏度和高成像质量，具有的光栅和棱镜模块可以根据不同的应用随意配置。
规格参数（Specifications）
| 探测器规格 |
(PI or ANDOR)iCCD(时间分辨intensified CCD) 1024x1024; Pixel size:13x13μm (Scientific Cooled CCD/EMCCD/EMICCD optional,depand on specific setup) |
探测器门控最小门宽 Min.Gate width | 5ns(2ns，0.5ns，50ns，100ns optional) |
| ICCD最大相对增益 | 1000 |
| 探测器等价背景照度（暗噪声） | 0.2e-/pixel/sec |
| 像素满井能力
| 100,000e- |
| 可探测波长范围（无需扫描，单次探测） | 200~750nm(No Gaps,no scanning)(200~900nm；250~950nm；192~594nm； 225~574nm,etc.Optional;Other wavelength range depand on specific setup) |
光谱解析能力 （λ/∆λ:波长与该波长下分辨率之比） |
7000~20,000(Practical resolve power,not pixel resolve power;The Pixel resolve power would be 3 times to above the value) |
光谱分辨率（pm） | 25pm~94pm（8,000）(Highest Practical Resolution Power:11.5pm@225nm) |
狭缝宽度（μm） | 45μm(other width possible) |
| 光谱信号耦合端口 | fiber(SMA connector) or freespace |
| 光谱校准标定设备 | 内置 Hg 标准光谱灯；光谱仪软件内嵌标定程序； |
| 光谱分辨精度 | 优于1/4光谱分辨率 |
NIST发射光谱数据库 | 软件部分提供 NIST（美国国家标准局）发射光谱数据库; |
发射谱线自动识别功能 | 软件部分提供元素发射谱线自动识别、自动匹配功能; |
应用领域（Application）
· 激光诱导击穿光谱LIBS
· 光谱过程控制
· 拉曼光谱
· 吸收光谱
光谱样图（Spectra）
|
|
ARYELLE200 光谱样图下载.pdf
典型配置（Typical Disposition）
通用典型配置：
针对冶金工业的优化配置：
针对 H、D 同位素分辨等场合的高分辨率气体探测配置：
相关资料下载（Data download）
ARYELLE 200(with ICCD)产品资料.pdf
