LIBSLab 系列研究级模块化激光诱导击穿（LIBS）光谱分析系统

• 构 成：LIBSlab = 4个独立的模块 • 用 途：固体、液体、气体样本的检测分析 • 特 点 1：Sample mapping • 特 点 2：无需样品制备 • 其 他：可根据客户需求定制

  • 产品简介

LIBSLAB

模块化LIBS测量系统





LIBSlab采用激光诱导击穿光谱法对样品进行定性和定量的多元素分析，其设计紧凑、易于使用。由于它的模块化设计，LTB可以根据用户在科学和工业中的使用需求,提供各种灵活的LIBSlab配置方案。

激光诱导击穿光谱(LIBS)是一种原子发射光谱，它利用激光烧蚀对随后产生的等离子体进行元素分析。激光烧蚀是目前唯一一种可以直接从各种材料(包括固体、液体、气体)中直接取样的分析方法，无需样品制备。短脉冲激光辐射集中在样品表面可造成局部温度高达10000°C，进而激发出等离子体（由烧灼材料的原子和离子的组成）。通过特征原子和离子发射谱的光谱分析可以测定样品的原子组成。

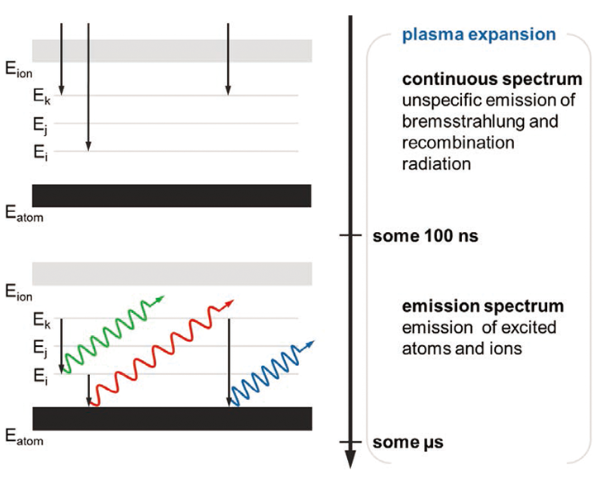

典型的等离子体处理方案

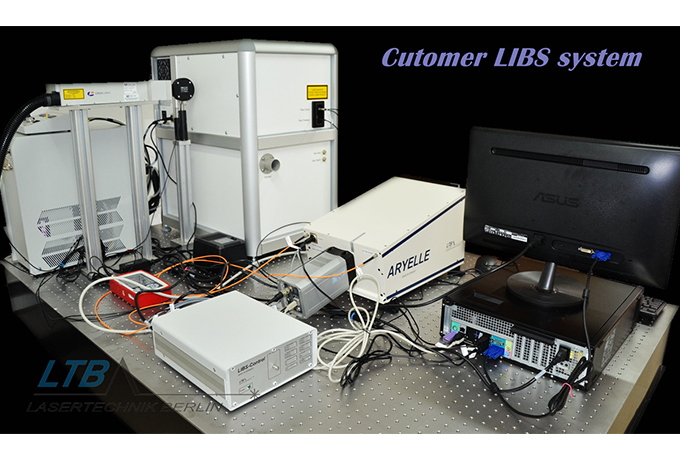

4个模块=LIBSlab

通过自定义组合4个单独模块——样品室、光谱仪、激光器以及软件和PC，LIBSlab可以满足客户的各种需求，因此具有十分广泛的应用。








   LIBSpector -紧凑的样品室，用于固体、液体和气体样

   品的LIBS分析。







样品室

LIBSpector是用于对固体、液体或气体样品进行LIBS分析的样品室。具备Class1激光防护腔室、配置了interlock安全保护电路、用于观察的激光保护窗口和确保使用安全的排气法兰。因此，安装现场不需要额外的激光安全预防措施。将激光器的光束耦合到腔室中，通过望远镜的光学定向到样品，并产生发光的等离子体。通过反射和光纤将等离子体引到光谱仪。样品扫描由集成电路和软件控制的XYZ阶段提供。安装有高分辨率COMS摄像机进行实时视频监控，确保精确的样品定位和激光聚焦。多种固、液体、气体样品架可选，根据用户需求定制。


   ARYELLE/DEMON/Famify 中阶段光谱仪



光谱仪

LTB 制造的所有光谱仪都是建立在一个具有阶梯光栅和棱镜的色散单元上，具有高光谱灵敏度和优良的成像质量。通过使用ARYELLE和DEMON系列的高分辨率光谱仪，可以同时测量样品从DUV到NIR范围的LIBS发射光谱，结合不同的CCD,EMCCD,ICCD -和CMOS探测器，可为用户提供很宽的波段测量范围。





激光

具有不同波长与脉冲能量的等离子体激光器、Nd:YAG激光器和准分子激光器都适用于LIBSlab。根据用户不同需求单独配备最佳激光器。多年来在激光器类型和制造业方面丰富的经验，使我们可以为用户提供更多专业有利的建议。





软件和PC

由LTB开发的专用软件Sophi，通过PC端用户界面，提供光谱检测装置、LIBS样品室和激光器所有设备功能的使用。在将检测器信息转化为波长相关的强度值后，获得的所有LIBS谱线都被自动分析，并结合NIST的原子数据库，被定性地分配到相应的元素。对未知样品进行定量的多元素分析，应先用参考资料进行校准。执行基于脚本的控制会自动进行重复测量和评估程序，并提供原子的最大可存在性。通过使用含汞灯的自动校准功能，可以很容易地实现光谱检测器波长的重新校准。




   定量分析定标曲线。




    LIBS实验管理、光谱测量、分析软件Sophi









Why LIBS？



    · 可以进行定性和定量多元素分析

    · 固体/液体/气体客户定制，样品架可选

    · 非破坏性

    · 无需样品制备

    · 缩短测试时间

    · 全自动样本扫描





应用领域（Application）



    · 实验室测量

    · 质量控制

    · 材料特性分析

    · 科学及工业领域应用
