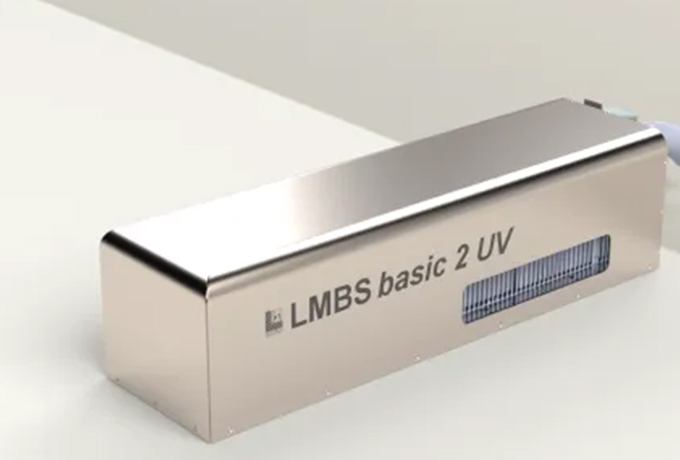

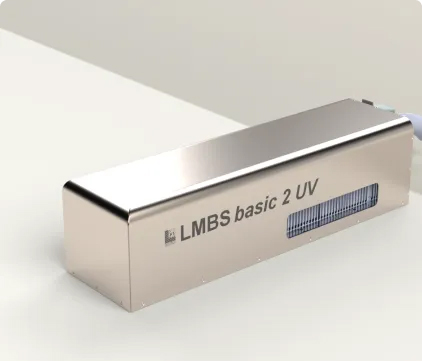

LMBS Basic 2 激光模块

• 激光光学系统: 采用 F-theta 透镜（含远心镜头），确保在整个加工区域内形成 始终如一的高质量加工光斑，边缘锐利、特征清晰。 • 焦点位移器:调节激光工作距离，实现精准的加工光斑。 • 图像识别:自动识别工件、位置校正、比例缩放、状态反馈及过程监控。 • 激光功率测量:适用于对激光功率稳定性有严格要求的工艺。 • 距离测量:针对厚度 / 高度存在差异的工件，测量实际工作距离。 • 远程控制:可将激光模块集成到更大系统或产线中，由上位控制系统进行控制；支 持现场总线、局域网或数字接口通讯。 • 壳体密封:针对多粉尘、高粉尘环境采取的防护措施。

  • 产品简介

LMBS Basic 2 激光模块


LMBS‑Basic 激光模块专为便捷集成至自动化生产线而设计。加工方案可在 multiCAM CAD/CAM 软件中创建，并传输至控制系统。多个加工方案可预先加载，并通过输入指令进行切换选择。该模块支持独立运行与PC 控制运行两种模式。外部 I/O 接口可实现程序启停及系统状态监控，通讯方式支持以太网或 Profibus(工业总线)。为提升耐用性，我们推荐选配防尘升级组件，可有效增强模块对颗粒污染物的防护能力。

LMBS basic 2 激光模块通用性极强，可搭载各类激光器与多种技术配置，从而能够完美适配您的特定工艺需求。


该模块支持 1W 至 200W 的激光功率，波长覆盖范围宽广，涵盖紫外至远红外波段。可采用风冷或水冷散热方式，非常适合集成到更高级别的工艺流程中，适用于众多工业应用场景。LMBS basic 2 提供多种型号版本，可根据您的需求进行个性化定制。若您对激光功率有特殊要求，我们也可根据需求提供定制化解决方案。


模块型号UV Laser ModuleIR Laser ModuleFIR Laser Module
激光器类型半导体泵浦固体激光器（DPSS），波长 355 纳米1064nm 光纤激光器（纳秒 / 皮秒脉冲可选）10.600 nm 二氧化碳激光器
光学功率1-40 W20-3000 W30-200 W
光学镜头F-Theta 平场扫描镜（焦距 254mm），支持定制（其他焦距或远心镜头）F-Theta 平场镜（焦距 160mm），支持定制（其他焦距或远心镜头）F-theta 平场扫描光学系统，聚焦光斑精细，加工精度可达 ±0.02 mm
扫描幅面175×175 mm，支持定制（如 100×100 mm等）110×119mm，支持定制（如 175×175mm 等）160×160 mm，支持定制（如 210×210 mm 等）
工作距离285 mm，支持定制（如 221 mm等）185mm支持定制
主机尺寸
W x H x D		：802×232×235 mm707×287×202mm1350 × 450 × 270 mm
控制柜尺寸
W x H x D		800×800×300 mm（含控制器、安全组件、电源等）；可连接最多 3 个模块800×800×300mm（含控制器、安全组件、电源等）；可连接最多 3 个模块800 × 800 × 300 mm（含控制器、安全组件、电源等）；可连接最多 3 个模块
重量60 kg35kg85 kg
电缆长度（主机模块至控制柜）默认 5 米，支持定制5m，支持定制5 m，支持定制
冷却方式水冷+水冷 或者 水冷+风冷水冷+水冷 或者 水冷+风冷
或者 风冷+风冷		冷却方式：水冷 / 双水冷 / 水冷 + 风冷 / 风冷 / 双风冷
特殊功能与附加功能：Z 轴调焦、图像识别、在线动态校准、抽风除尘系统、制冷器、功率测量等Z 轴调焦、图像识别、在线动态校准、抽风除尘系统、制冷器、功率测量等Z 轴调焦、图像识别、在线动态加工、抽风除尘系统、制冷器、功率测量、恶劣环境专用双屏蔽防尘防护等


主要特点（Features）


• 激光光学系统 : 采用 F-theta 透镜（含远心镜头），确保在整个加工区域内形成 始终如一的高质量加工光斑，边缘锐利、特征清晰。
• 焦点位移器 : 调节激光工作距离，实现精准的加工光斑。
• 图像识别 : 自动识别工件、位置校正、比例缩放、状态反馈及过程监控。
• 激光功率测量 : 适用于对激光功率稳定性有严格要求的工艺。
• 距离测量 : 针对厚度 / 高度存在差异的工件，测量实际工作距离。
• 远程控制 : 可将激光模块集成到更大系统或产线中，由上位控制系统进行控制；支持现场总线、局域网或数字接口通讯。
• 壳体密封 : 针对多粉尘、高粉尘环境采取的防护措施。


应用领域（Application）
